XBD-ISW臥式消防泵產品大圖
  • XBD-ISW臥式消防泵產品圖片1
  • XBD-ISW臥式消防泵產品圖片2
  • XBD-ISW臥式消防泵產品圖片3
  • XBD-ISW臥式消防泵產品圖片4

XBD-ISW臥式消防泵

品牌：龍洋泵閥

型號：XBD-ISW

類型：?jiǎn)挝鼏渭?jí)、單吸多級

流量：5～100L/S

壓力：0.10～1.25Mpa

功率：1.1～250KW

轉速：980～2900r/min

口徑：φ50～φ300

溫度范圍：≤80℃。


1 產品概述

XBD-W型消防泵系臥式、單吸多級、分段式結構,是開發生產的節能系列產品。其性能參數及技術指標符合有關標準,具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。XBD-W型消防泵全系列共有5個品種40個規格,其性能范圍額定流量為5～40L/s,壓力范圍為0.18～2.0MPa,配套功率范圍為2.2～180kW,口徑范圍為φ50～φ150mm。XBD-W型消防泵組可供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水、也可應用于廠礦給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。

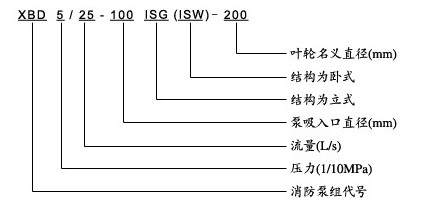

2 型號意義

XBD-ISW臥式消防泵型號意義
XBD-ISW臥式消防泵型號意義

3 產品用途

XBD-ISW臥式消防泵主要用于消防系統管道增壓送水。也可適用于工業城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合，代替了原IS型離心泵。

4 產品特點

1、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
4、泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5、泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。

5 工作條件

1、適合于輸送清水及物理化學性質類似于清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm
2、介質溫度：-15℃~80℃；
3、工作壓力：系統壓力≤3.0MPa;（即：系統壓力=入口壓力+泵工作時的壓力≤3.0MPa）
4、周圍環境溫度應低于40℃,相對濕度低于95%;
5、由于本型泵主要部件均為鑄鐵材質，因此所輸送介質應無強腐蝕性。
注：如介質帶有細小顆?；蚓邚?qiáng)腐蝕性時，請?jiān)谟嗀洉r(shí)說明，以便提供更為可靠之產品。

6 結構圖

XBD-ISW臥式消防泵結構圖

1、吸入室：采用好水力模型設計而成。
2、葉輪：采用好水力模型設計而成，高效節能。
3、泵體：采用好水力模型設計而成。
4、取壓塞：安裝壓力表及真空表，以監控泵的正常高效運行。
5、放氣塞：確保泵的正常維護。
6、機械密封：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐用消費品磨損，無泄漏，運行壽命長。
7、泵軸：為電機加長軸，確保了軸的同心，使運行平穩，無噪音和振動現象。
8、擋水圈：防止因密封漏水而使電機進水。
9、Y系列電動機：直接與水泵聯接傳遞動力，部分采用上海名牌電機。

7 安裝尺寸圖

XBD-ISW臥式消防泵安裝尺寸圖

XBD-ISW臥式消防泵安裝尺寸表

8 性能參數

型號 流量Q
(L/s) 		出口壓力
(MPa) 		轉速 (r/min) 功率P
(Kw) 		效率η
(%)
XBD3.0/5-50(65) 5 0.30 2900 4 63
XBD3.2/5-50(65) 0.32
XBD3.4/5-50(65) 0.34
XBD4.6/5-50(65) 5 0.46 2900 7.5 58
XBD4.8/5-50(65) 0.48
XBD5.0/5-50(65) 0.50
XBD7.6/5-50(65) 5 0.76 2900 15 50
XBD7.8/5-50(65) 0.78
XBD8.0/5-50(65) 0.80
XBD11/5-50(65) 5 1.10 2900 30 40
XBD12/5-50(65) 1.20
XBD12.5/5-50(65) 1.25
XBD3.0/10-65(80) 10 0.30 2900 7.5 71
XBD3.2/10-65(80) 0.32
XBD3.4/10-65(80) 0.34
XBD4.6/10-65(80) 10 0.46 2900 15 67
XBD4.8/10-65(80) 0.48
XBD5.0/10-65(80) 0.50
XBD7.6/10-65(80) 10 0.76 2900 22 59
XBD7.8/10-65(80) 0.78
XBD8.0/10-65(80) 0.80
XBD11/10-65(80) 10 1.10 2900 37 54
XBD12/10-65(80) 1.20
XBD12.5/10-65(80) 1.25
XBD3.0/25-80(100) 25 0.30 2900 15 76
XBD3.2/25-80(100) 0.32
XBD3.4/25-80(100) 0.34
XBD4.6/25-80(100) 25 0.46 2900 22 74
XBD4.8/25-80(100) 0.48
XBD5.0/25-80(100) 0.50
XBD7.6/25-80(100) 25 0.76 2900 37 69
XBD7.8/25-80(100) 0.78
XBD8.0/25-80(100) 0.80
XBD11/25-80(100) 25 1.10 2900 75 69
XBD12/25-80(100) 1.20
XBD12.5/25-80(100) 1.25
XBD13/25-80(100) 25 1.30 2900 90 57
XBD14/25-80(100) 1.40
XBD15/25-80(100) 1.50
XBD3.0/45-100(125) 45 0.30 2900 22 73
XBD3.2/45-100(125) 0.32
XBD3.4/45-100(125) 0.34
XBD4.6/45-100(125) 45 0.46 2900 37 77
XBD4.8/45-100(125) 0.48
XBD5.0/45-100(125) 0.50
XBD7.6/45-100(125) 45 0.76 2900 55 80
XBD7.8/45-100(125) 0.78
XBD8.0/45-100(125) 0.80
XBD11/45-100(125) 45 1.10 2900 90 70
XBD12/45-100(125) 1.20
XBD12.5/45-100(125) 1.25
XBD2.8/55-150(200) 55 0.28 1450 30 78
XBD3.0/55-150(200) 0.30
XBD3.2/55-150(200) 0.32
XBD4.6/55-150(200) 55 0.46 1450 45 75
XBD4.8/55-150(200) 0.48
XBD5.0/55-150(200) 0.50
XBD7.6/55-150 55 0.76 2900 75 76
XBD7.8/55-150 0.78
XBD8.0/55-150 0.80
XBD11/55-150 55 1.10 2900 110 73
XBD12/55-150 1.20
XBD12.5/55-150 1.25
XBD13/55-150 45 1.30 2900 110 80
XBD14/55-150 1.40
XBD15/55-150 1.50
XBD4.6/100-200 100 0.46 1450 75 81
XBD4.8/100-200 0.48
XBD5.0/100-200 0.50
XBD3.0/150-250 150 0.30 1450 75 80
XBD3.2/150-250 0.32
XBD3.4/150-250 0.34
XBD4.6/140-250 140 0.46 1450 90 72
XBD4.8/140-250 0.48
XBD5.0/140-250 0.50
XBD2.4/200-300 200 0.24 970 75 81
XBD2.6/200-300 0.26
XBD2.8/200-300 0.28
XBD2.8/200-300(350) 200 0.28 1450 90 84
XBD3.0/200-300(350) 0.30
XBD3.2/200-300(350) 0.32
XBD4.0/200-300 200 0.40 970 132 84
XBD4.2/200-300 0.42
XBD4.4/200-300 0.44
XBD4.6/160-300 160 0.46 1450 110 78
XBD4.8/160-300 0.48
XBD5.0/160-300 0.50
XBD4.6/200-350 200 0.46 1450 160 83
XBD4.8/200-350 0.48
XBD5.0/200-350 0.50
XBD2.8/300-400 300 0.28 1450 132 76
XBD3.0/300-400 0.30
XBD3.2/300-400 0.32
XBD2.8/330-500 330 0.28 1450 160 78
XBD3.0/330-500 0.30
XBD3.2/330-500 0.32
