1 產品概述
CQ耐腐蝕不銹鋼磁力泵通常由電動機,磁力偶合器和不銹鋼泵頭組成。其主要特點是利用磁力偶合器傳遞動力、完全無泄漏采用多重循環冷卻結構,保證了原動力和磁傳動的可靠性和穩定性,同時采用柱銷聯軸器減少了水泵的噪音和震動,便拆式和柱銷聯軸器同時使用,使泵的結構增長,更有利于泵的散熱。同時,也十分方便用戶的維修或更換零件,在泵的外轉子部分還設計了散熱風葉,確保磁鋼的穩定性。
2 型號意義
3 產品特點
CQ耐腐蝕不銹鋼磁力泵輸入介質溫度-15~+100℃,材質為不銹鋼,密度不大于1600kg/m3,吸入壓力不大于0.2Mpa,工作壓力1.3Mpa,輸送不含顆粒和纖維的液體。
4 產品用途
CQ耐腐蝕磁力泵用于不含固體顆粒腐蝕液體、強酸、強堿、乙醇、漂白劑、照相液、硝酸、鹽酸、氫氟酸、醋酸、氫氧化納、丙酮、四氧乙烷、海水、鹽水等等。
注:若是介質溫度較高(150℃以上就為高溫),那么客戶必須要考慮耐高溫磁力泵,否則會出現不必要的麻煩。
5 工作原理
CQ耐腐蝕不銹鋼磁力泵由不銹鋼泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成?! ?當電動機帶動外磁轉子旋轉時,磁場能穿透空氣隙和非磁性物質,帶動與葉輪相連的內磁轉子作同步旋轉,實現動力的無接觸傳遞,將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉,從而徹底解決了"跑、冒、滴、漏"問題,消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患,有力地保證了職工的身心健康和安全生產。 磁力泵的工作原理 將n對磁體(n為偶數)按規律排列組裝在磁力傳動器的內、外磁轉子上,使磁體部分相互組成完整藕合的磁力系統。當內、外兩磁極處于異極相對,即兩個磁極間的位移角Φ=0,此時磁系統的磁能;當磁極轉動到同極相對,即兩個磁極間的位移角Φ=2π/n,此時磁系統的磁能。去掉外力后,由于磁系統的磁極相互排斥,磁力將使磁體恢復到磁能的狀態。于是磁體產生運動,帶動磁轉子旋轉。CQP系列不銹鋼磁力泵型式及基本參數符合JB/TQ786-89《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。
6 結構爆炸圖
注:1、泵 體:增強聚丙稀; 2、靜 環:碳化硅或氧化鋁陶瓷;3、動 環:填充F4;4、葉 輪:增強聚丙??;5、密封圈:氟橡膠;6、隔 板:增強聚丙稀;7、隔離套:增強聚丙稀;8、外磁:HT200+永磁體;9、轉子:增強聚丙稀+永磁體;10、主軸:碳化硅或氧化鋁陶瓷;11 軸承:填充F4;12、支架:HT200
7 結構圖
1 |
泵殼 |
2 |
靜環 |
3 |
動環 |
4 |
葉輪 |
5 |
密封圈 |
6 |
隔板 |
7 |
隔離套 |
8 |
外磁鋼總成 |
9 |
內磁鋼總成 |
10 |
泵軸 |
11 |
軸套 |
12 |
聯接架 |
13 |
電機 |
|
|
|
|
8 技術參數
型號 | 軟管式接口 | 流量 (m3/h) |
揚程 (m) |
電機功率(KW) | 電壓V | |
進口 | 出口 | |||||
14CQ-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 |
16CQ-8 | 16 | 12 | 1.5 | 8 | 0.18 | 220/380 |
20CQ-12 | 20 | 12 | 3 | 12 | 0.37 | 220/380 |
25CQ-15 | 25 | 20 | 6.6 | 15 | 1.1 | 380 |
32CQ-15 | 32 | 25 | 6.6 | 15 | 1.1 | 380 |
32CQ-25 | 32 | 25 | 6.6 | 25 | 1.1 | 380 |
40CQ-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 |
40CQ-32 | 40 | 32 | 12 | 32 | 4 | 380 |
50CQ-25 | 50 | 40 | 14.4 | 25 | 4 | 380 |
50CQ-32 | 50 | 40 | 13.2 | 32 | 4 | 380 |
50CQ-50 | 50 | 32 | 7.8 | 50 | 5.5 | 380 |
65CQ-25 | 65 | 50 | 16.8 | 25 | 5.5 | 380 |
65CQ-32 | 65 | 50 | 27 | 32 | 7.5 | 380 |
80CQ-32 | 80 | 65 | 51 | 32 | 11 | 380 |
50CQ-50 | 80 | 65 | 51 | 50 | 15 | 380 |
100CQ-32 | 100 | 80 | 60 | 32 | 15 | 380 |
100CQ-50 | 100 | 80 | 60 | 50 | 18.5 | 380 |
注:表中16CQ-8---100CQ-50都可配防爆電機 |

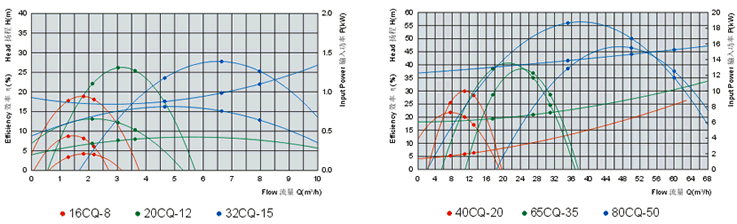

9 性能曲線
10 安裝尺寸
10 材料耐腐蝕性能(供參考)
介質名稱 | 濃度 | 聚丙烯 | 濃度 | A B C | 濃度 | 不銹鋼 | 濃度 | 陶瓷 | ||||
% | 25℃ | 50℃ | % | 20℃ | 60℃ | % | 25℃ | 50℃ | % | 25℃ | 50℃ | |
硫酸 | 60 | √ | √ | <30 | √ | × | <5 | √ | × | V | V | |
硝酸 | 25 | √ | √ | 20 | √ | ○ | 70 | V | √ | V | V | |
鹽酸 | 36 | √ | √ | <38 | √ | √ | × | V | V | |||
氫氟 酸 | 35 | √ | √ | 40 | √ | × | × | 0~100 | × | |||
醋酸 | <80 | √ | √ | <20 | √ | ○ | <20 | √ | √ | V | V | |
氫氧化鈉 | 100 | √ | √ | √ | √ | 70 | √ | √ | ○ | × | ||
重銘酸鉀 | 25 | √ | √ | √ | √ | 40~60 | V | V | 10~20 | V | V | |
溴水 | × | × | ○ | × | ○ | V | V | |||||
乙醇 | √ | ○ | <50 | √ | √ | V | √ | V | V | |||
丙酮 | √ | ○ | 10 | ○ | V | V | V | × | ||||
四氯乙烷 | ○ | ○ | × | 50 | V | V | V | V | ||||
氟利昂22 | √ | √ | ○ | ○ | V | V | V | |||||
漂白液 | CL13% | √ | √ | CL12.5% | ○ | ○ | CL12.5% | × | V | V | ||
電鍍液 | √ | √ | ○ | × | V | V | ||||||
照相液 | √ | √ | √ | √ | V | V | V |
