XBD系列固定消防專用泵是我廠根據市場對消防泵的實際需要及其特殊的使用要求，標準而研制開發是新型消防產品。經消防裝備質量監督檢測中心檢測，各項性能指標均達到或超過標準的要求。

XBD系列分為XBD立式單級消防泵、 XBD-LG便拆立式多級消防泵和 XBD_TSWA臥式多級消防泵、 XBD-ISW臥式單級消防泵等結構形式以滿足用戶不同的使用需要。

XBD-LG立式多級消防泵型號意義

XBD系列消防泵主要用于各企事業單位、工程建設、高層大廈等固定消防系統中的消防栓滅火系統、自動噴淋滅火系統等，可供輸送100℃以下不含固體顆粒的清水及物理化學性質類似于水的介質，又可用于消防、生活、生產共用給水系統及建筑、市政給排水等。

1、泵結構緊湊、體積小、外形美觀,其結構決定安裝占地面積小,如加上防護罩可置于戶外使用。
2、葉輪直接安裝在電機軸上,從而保證泵的同心度,因而增強了泵的運行穩定性和延長泵的使用壽命。
3、軸封采用機械密封或機械密封的組合,采用優質的質合金密封環,增強了密封的耐磨性能有效地延長壽命。
4、安裝檢修方便,無需拆動管路系統。泵進口和出口為相同口徑,簡化了管路的連接。
5、可根據流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據需要,吸入口和吐出口可安裝成0°、90°、180°、270°幾個不同方向以滿足不同的連接場合。
7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足,而不改變安裝占地面積。

XBD-LG立式多級消防泵結構示意圖

1、泵結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用； 2、泵的吸入口和出水口在同一中心線上，簡化管路的連接； 3、根據實際情況，泵的進出口可裝配成90°、180°、270°不同的方向； 4、根據實際情況，泵的出口可裝配成1~5個出口，以滿足同一臺泵上獲得不同的揚程；

型號	級數	流量	揚程	轉速	電機功率	效率	重量	必需汽蝕余量	外形尺寸
		(m3/h)	(M)	(r/min)	(kw)	(%）	Kg	（NPSH）r(m)	H	H2
XBD2.0/0.8-25LG	2	2.4 3 4.7	20	2900	0.75	38 42 44	70	2.0	630	180
XBD3.0/0.8-25LG	3		30		1.1		74	2.0	670	220
XBD4.0/0.8-25LG	4		40		1.5		85	2.0	740	260
XBD5.0/0.8-25LG	5		50		1.5		89	2.0	780	300
XBD6.0/0.8-25LG	6		60		2.2		100	2.0	845	340
XBD7.0/0.8-25LG	7		70		2.2		104	2.0	885	380
XBD8.0/0.8-25LG	8		80		2.2		108	2.0	925	420
XBD9.0/0.8-25LG	9		90		2.2		112	2.0	965	460
XBD10.0/0.8-25LG	10		100		3		125	2.0	1040	500
XBD11.0/0.8-25LG	11		110		3		129	2.0	1080	540
XBD12.0/0.8-25LG	12		120		4		145	2.0	1140	580
XBD13.0/0.8-25LG	13		130		4		149	2.0	1080	620
XBD14.0/0.8-25LG	14		140		4		153	2.0	1220	660
XBD15.0/0.8-25LG	15		150		4		157	2.0	1260	700
XBD3.0/1.8-32LG	2	4.5 6.5 9.5	30	2900	1.5	47 53 50	90	2.4	665	179
XBD4.5/1.8-32LG	3		45		2.2		100	2.4	740	229
XBD6.0/1.8-32LG	4		60		3		115	2.4	825	279
XBD7.5/1.8-32LG	5		75		4		135	2.4	895	329
XBD9.0/1.8-32LG	6		90		4		142	2.4	945	379
XBD10.5/1.8-32LG	7		105		5.5		175	2.4	1070	429
XBD12.0/1.8-32LG	8		120		5.5		182	2.4	1120	479
XBD3.0/3.3-40LG	2	9 12 18	30	2900	2.2	55 60 63	90	2.9	710	199
XBD4.5/3.3-40LG	3		45		3		105	2.9	800	257
XBD6.0/3.3-40LG	4		60		4		130	2.9	880	315
XBD7.5/3.3-40LG	5		75		5.5		155	2.9	1015	373
XBD9.0/3.3-40LG	6		90		5.5		163	2.9	1075	431
XBD10.5/3.3-40LG	7		105		7.5		180	2.9	1130	489
XBD12.0/3.3-40LG	8		120		7.5		190	2.9	1190	547
型號	級數	流量	揚程	轉速	電機功率	效率	重量	必需汽蝕余量	外形尺寸
		(m3/h)	(M)	(r/min)	(kw)	(%）	Kg	（NPSH）r(m)	H	H2
XBD4.0/6.6-50LG	2	18.0 24.0 30.0	40	2900	5.5	67 69 64	160	3.2	865	216
XBD6.0/6.6-50LG	3		60		7.5		180	3.2	930	281
XBD8.0/6.6-50LG	4		80		11.00		250	3.2	1145	346
XBD10.0/6.6-50LG	5		100		11.00		260	3.2	1210	411
XBD12.0/6.6-50LG	6		120		15.0		280	3.2	1275	476
XBD4.0/10-65LG	2	27 36 43	40	2900	7.5	70 72 67	170	3.4	905	249
XBD6.0/10-65LG	3		60		11		230	3.4	1120	314
XBD8.0/10-65LG	4		80		15		250	3.4	1185	379
XBD10.0/10-65LG	5		100		18.5		280	3.4	1295	444
XBD12.0/10-65LG	6		120		22.0		330	3.4	1390	509
XBD4.0/11.1-80LG	2	30 40 52	40	2900	7.5	70 73 68	235	3.4	965	301
XBD6.0/11.1-80LG	3		60		11.0		260	3.4	1195	379
XBD8.0/11.1-80LG	4		80		15.0		290	3.4	1270	457
XBD10.0/11.1-80LG	5		100		18.5		345	3.4	1395	535
XBD12.0-11.1-80LG	6		120		22.0		410	3.4	1505	613
XBD4.0-11.1-80LG	2	54 72 90	40	2900	11.0	70 73 68	260	3.5	1145	331
XBD6.0/11.6×80LG	3		60		18.5		290	3.5	1275	4126
XBD8.0/11.6-80LG	4		80		22.0		380	3.5	1390	501
XBD10.0/11.6×80LG	5		100		30.0		450	3.5	1570	586
XBD12.0/11.6×80LG	6		120		37.0		470	3.5	1655	671
XBD14.0/11.6-80LG	7		140		45.0		520	3.5	1800	756
XBD16.0/11.6-80LG	8		160		45.0		540	3.5	1885	841
XBD18.0/11.6-80LG	9		180		55.0			3.5

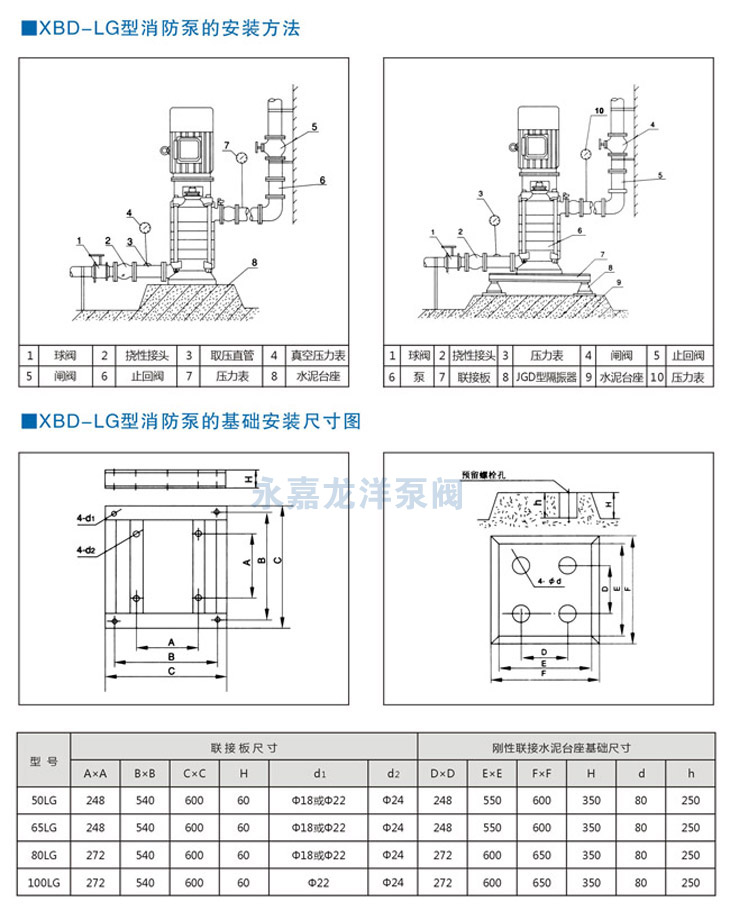

XBD-LG立式多級消防泵安裝尺寸圖
