免費熱線：0577-67162202
XBD-DL立式噴淋消防泵產品大圖
  • XBD-DL立式噴淋消防泵產品圖片1
  • XBD-DL立式噴淋消防泵產品圖片2
  • XBD-DL立式噴淋消防泵產品圖片3
  • XBD-DL立式噴淋消防泵產品圖片4

XBD-DL立式噴淋消防泵

品牌：龍洋泵閥

型號：XBD-DL

流量：4-100L/S

壓力：0.16-2.25Mpa

功率：3-200KW

轉速：1450r/min

口徑：ф50-ф200mm

溫度范圍：≤80℃

1 產品概述

XBD-DL立式噴淋消防泵系立式單吸多段式離心泵，供輸送不含固體顆粒的清水及物 理化學性質類似于水的液體之用。立式消防泵主要用于消防系統增壓送水，也可用于廠礦給排水。輸送液體的流量范圍為5～80L/S，壓力范圍為 0.2～2.25Mpa，配套功率范圍為1.5～200KW，口徑范圍為φ50～φ200mm。與同類消防泵相比，同流量壓力規格的水泵，其體積縮小 30%-50%減少了泵的占地面積和空間。其 型譜分布合理，能很好地適應不同樓層管理的消防需要，滿足設計選用，產品達到水平。具有占地面積小，重量輕，性能優良，運作可靠的特點。其性價比 高，是用戶選用消防泵的理想產品。

根據消防泵自身特點結合我公司情況，泵末級葉輪為開式，軸向力小，無口環，防止了銹蝕咬死現象多級下葉輪為閉式，葉輪數量少，采用青銅材質也不易出現銹蝕咬死現象。泵體、泵蓋采用鑄鐵材質、葉輪根據用戶要求采用。

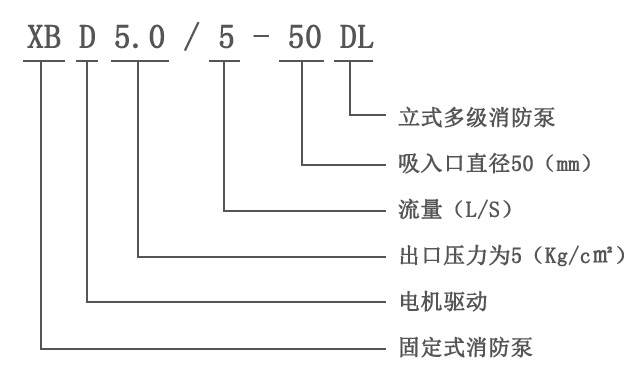

2 型號意義

XBD-DL立式噴淋消防泵型號意義
XBD-DL立式噴淋消防泵型號意義

3 主要用途

XBD-DL立式噴淋消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水、高層建筑奪壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

4 使用條件

1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。

5 產品特點

1、結構緊湊、體積小、外形美觀，其立式結構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、運行平穩，噪音低，組件同心度高。
3、采用*水力模型，效率高，性能出色。
4、軸封采用優質機械密封，具有耐磨損，無泄漏，使用壽命長等特點。
5、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
6、維修方便，毋須拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行維修。

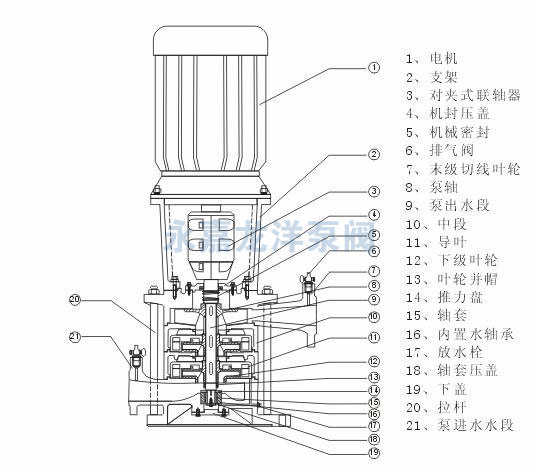

6 結構圖

XBD-DL立式噴淋消防泵結構圖
XBD-DL立式噴淋消防泵結構圖

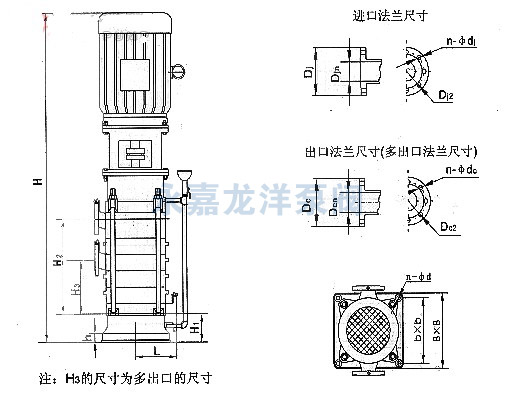

7 安裝尺寸圖

XBD-DL立式噴淋消防泵安裝尺寸圖
XBD-DL立式噴淋消防泵安裝尺寸圖

型號 H1 L H B×b n-φd 進口法蘭(J) 出口法蘭(J)
Djn Dj Dj2 n-φd Dcn Dc Dc2 n-φdc
40DL6.2-11.2 112 225 45 350×300 4-φ18 40 150 110 4-φ18 40 150 110 4-φ18
50DL18-9.2 104 210 40 360×305 4-φ18 50 165 125 4-φ18 40 150 110 4-φ18
50DL12.6-12.2 104 220 45 360×305 4-φ24 50 165 125 4-φ18 40 150 110 4-φ18
65DL30-16 167 260 45 430×370 4-φ24 65 185 145 4-φ18 50 165 125 4-φ18
80DL50-20 120 280 50 450×400 4-φ24 80 200 160 8-φ18 65 185 145 4-φ18
100DL72-20 180 250 50 470×410 4-φ24 100 220 180 8-φ18 80 200 160 8-φ18
100DL100-20 180 280 50 470×410 4-φ24 100 220 180 8-φ18 80 200 160 8-φ18
125DL126-20 180 280 50 470×410 4-φ24 125 245 210 8-φ18 100 220 180 8-φ18
150DL150-20 150 300 50 470×410 4-φ24 150 285 240 8-φ23 125 245 210 8-φ18
150DL160-25 155 345 50 550×480 4-φ25 150 285 240 8-φ23 125 245 210 8-φ23
200DL300-20 182 380 50 600×550 4-φ24 200 340 295 12-φ23 150 285 240 8-φ23

8 性能參數

型號 級數 流量 揚程 轉速 功率 效率 汽蝕余量 外形尺寸 重量
L/S m3/h M r/min kw % M H H2 H3 Kg
XBD2.36/1.72-40DL×2 2 1.36
1.72
2.05 		4.9
6.2
7.4 		23.6 1450 1.5 37
40
39 		3.19 938 170 / 152
XBD3.54/1.72-40DL×3 3 35.4 2.2 1043 230 154 169
XBD4.72/1.72-40DL×4 4 47.2 3 1103 290 214 186
XBD5.90/1.72-40DL×5 5 59 4 1183 350 274 203
XBD7.08/1.72-40DL×6 6 70.8 4 1243 410 334 220
XBD8.26/1.72-40DL×7 7 82.6 5.5 1378 470 394 237
XBD9.44/1.72-40DL×8 8 94.4 5.5 1438 530 454 254
XBD10.6/1.72-40DL×9 9 106.2 7.5 1538 590 514 271
XBD11.8/1.72-40DL×10 10 118 7.5 / / / /
XBD12.9/1.72-40DL×11 11 129.8 7.5 / / / /
XBD14.1/1.72-40DL×12 12 141.6 11 / / / /
XBD2.44/3.5-50DL×2 2 2.5
3.5
4.5
 9
12.6
16.2 		24.4 1450 3 50
54
52 		2.58
2.66
3.16 		1084 189 / 15.3
XBD3.66/3.5-50DL×3 3 36.6 3 1152 257 179 18
XBD4.88/3.5-50DL×4 4 48.8 4 1240 325 247 23.1
XBD6.10/3.5-50DL×5 5 61 5.5 1383 393 315 33
XBD7.32/3.5-50DL×6 6 73.2 5.5 1451 461 383 24
XBD8.54/3.5-50DL×7 7 85.4 7.5 1559 529 451 15
XBD9.76/3.5-50DL×8 8 97.6 7.5 1629 597 519 18
XBD10.9/3.5-50DL×9 9 109.8 11 1780 665 587 22
XBD12.2/3.5-50DL×10 10 122 11 / / / /
XBD3.2/8.3.5-65DL×2 2 5
8.33
9.72 		18
30
35 		32 1450 5.5 56
62
60 		2.41
2.82
3.03 		1306 199 / 349
XBD4.8/8.3-65DL×3 3 48 7.5 1426 279 177 390
XBD6.4/8.3-65DL×4 4 64 11 1591 359 257 460
XBD8.0/8.3-65DL×5 5 80 15 1716 439 337 509
XBD9.6/8.3-65DL×6 6 96 15 1796 519 417 537
XBD11.2/8.3-65DL×7 7 112 18.5 1901 599 497 603
XBD12.8/8.3-65DL×8 8 128 22 2021 679 577 639
XBD14.4/8.3-65DL×9 9 144 22 2101 759 657 667
XBD16.0/8.3-65DL×10 10 160 30 / / / 720
型號 級數 流量 揚程 轉速 功率 效率 汽蝕余量 外形尺寸 重量
L/s m3/h M r/min kw % M H H2 H3 Kg
XBD4.0/13.8-80DL×2 2

9
13.8
18.1

32.4
50
65.2 		40 1450 11 60
70
66 		2.2
2.5
2.8 		1515 277 / 461
XBD6.0/13.8-80DL×3 3 60 15 1649 366 235 522
XBD8.0/13.8-80DL×4 4 80 22 1865 455 315 608
XBD10.0/13.8-80DL×5 5 100 30 2030 544 395 728
XBD12.0/13.8-80DL×6 6 120 30 2120 633 475 768
XBD14.0/13.8-80DL×7 7 140 37 2270 722 555 822
XBD16.0/13.8-80DL×8 8 160 45 2385 811 635 898
XBD18.0/13.8-80DL×9 9 180 45 2475 900 715 938
XBD20.0/13.8-80DL×10 10 200 55 / / / /
XBD4.0/20-100DL×2 2 14
20
24 		50.4
72
86.4 		40 1450 15 62
72
71 		2.2
2.8
3.1 		1616 293 / 521
XBD6.0/20-100DL×3 3 60 18.5 1784 396 220 599
XBD8.0/20-100DL×4 4 80 30 1932 499 232 727
XBD10.0/20-100DL×5 5 100 37 2060 602 426 781
XBD12.0/20-100DL×6 6 120 37 2248 705 529 821
XBD14.0/20-100DL×7 7 140 45 2421 808 632 897
XBD16.0/20-100DL×8 8 160 55 2524 911 735 1044
XBD18.0/20-100DL×9 9 180 55 2677 1014 838 1084
XBD20.0/20-100DL×10 10 200 75 / / / /
XBD4.0/28-100DL×2 2 20
27.7
35 		72
100
126 		40 1450 18.5 65
72
70 		2.9
3.5
4.4 		1616 293 / 554
XBD6.0/28-100DL×3 3 60 30 1784 396 220 687
XBD8.0/28-100DL×4 4 80 37 1932 499 323 746
XBD10.0/28-100DL×5 5 100 45 2060 602 426 827
XBD12.0/28-100DL×6 6 120 55 2248 705 529 979
XBD14.0/28-100DL×7 7 140 75 2421 808 632 1159
XBD16.0/28-100DL×8 8 160 75 2524 911 735 1204
XBD18.0/28-100DL×9 9 180 90 2677 1014 838 1354
XBD20.0/28-100DL×10 10 200 90 / / / /
